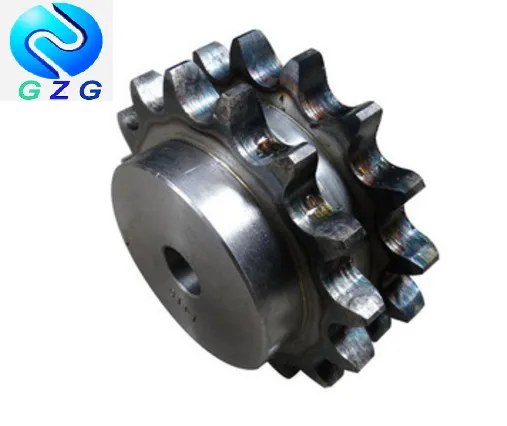

Sproicéad Tarchurtha Cumhachta ANSI 50
Sproicéad Tarchurtha Cumhachta Is cineál sproicéad é ANSI 50 a úsáidtear go coitianta i gcórais tarchurtha cumhachta meicniúla. Tá sé deartha chun chasmhóiminte agus rothlú idir seaftaí a tharchur trí shlabhra. Tagraíonn caighdeán ANSI (Institiúid um Chaighdeáin Náisiúnta Mheiriceá) 50 don pháirc slabhra - an fad idir lárlínte na rollóirí cóngaracha sa slabhra. I gcás ANSI 50, is é 15.875 mm (0.625 orlach) an pháirc.
Tagann an sprocket tarchurtha cumhachta ANSI 50 i méideanna éagsúla, le líon difriúil fiacla agus méideanna tollta. Cinneann líon na bhfiacla an cóimheas luais idir na seaftaí tiomána agus tiomáinte, agus socraíonn an méid tollta trastomhas an seafta ar féidir an sprocket a shuiteáil air. Féadfaidh eochairbhealaí a bheith sa sprocket freisin nó scriúnna socraithe chun é a chosc ó shleamhnú nó rothlú ar an seafta.
Ceann de na buntáistí a bhaineann le córas slabhra agus sproicéad a úsáid le haghaidh tarchur cumhachta ná a chumas freastal ar mhí-ailíniú agus ualaí turrainge. Is féidir leis an slabhra síneadh nó comhbhrú beagán a dhéanamh mar chúiteamh ar mhion-ailínithe idir na seaftaí tiomána agus na seafta tiomáinte, ach d'fhéadfadh sé nach nglacfaidh cineálacha eile córais tarchurtha cumhachta cosúil le criosanna nó giaranna le mí-ailíniú den sórt sin. Tá an slabhra in ann ualaí turrainge a d'fhéadfadh tarlú mar gheall ar luasghéarú tobann nó luasmhoilliú an chórais a ionsú freisin.
Paraiméadair táirgí
 |
50 | ||||||||||
| NÓTA | mm | ||||||||||
| páirc | 15.875 | ||||||||||
| sorcóir Φ | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Toisí: mm | |||||||||||
| Fiacla | OD | P.C.D | leamh :d | Cineál B Simplex | Cineál B Duplex | Ábhar | |||||
| Mol | Meáchan KG |
leamh :d | Mol | Meáchan KG |
|||||||
| BD | BL | BD | BL | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |
Pictiúr Táirge
Chun oibriú cuí a chinntiú agus saolré an sprocket tarchurtha cumhachta ANSI 50 a fhadú, tá sé tábhachtach an méid ceart agus an cineál slabhra agus sprocket a roghnú don iarratas, chomh maith le teannas agus lubrication cuí a choinneáil. Is féidir leis an iomarca teannas a bheith ina chúis le caitheamh agus ualach roimh am ar na himthacaí, agus is féidir le teannas ró-bheag a bheith ina chúis leis an slabhra fiacla a shleamhnú nó a léim. Laghdaíonn lubrication cuí cuimilte agus caitheamh, agus cabhraíonn sé freisin le meirge agus creimeadh a chosc.
Ár mhonarcha
ceardlann
ceardlann
ceardlann
ceardlann
Mar fhocal scoir, is comhpháirt ilúsáideach iontaofa é an sproicéad tarchurtha cumhachta ANSI 50 i gcórais tarchurtha cumhachta meicniúla. Cinntíonn a dhearadh agus a sonraíochtaí caighdeánaithe comhoiriúnacht agus idirmhalartaithe le slabhraí agus sprockets ANSI 50 eile. Cibé an úsáidtear é in innealra tionsclaíoch, trealamh talmhaíochta, nó córais feithicleach, soláthraíonn sprocket ANSI 50 réiteach láidir solúbtha chun cumhacht agus tairiscint a tharchur. Mar sin, más mian leat do chóras meicniúil oibriú go héifeachtach agus go héifeachtúil, roghnaigh Power Transmission Sprocket ANSI 50.
